Description générale

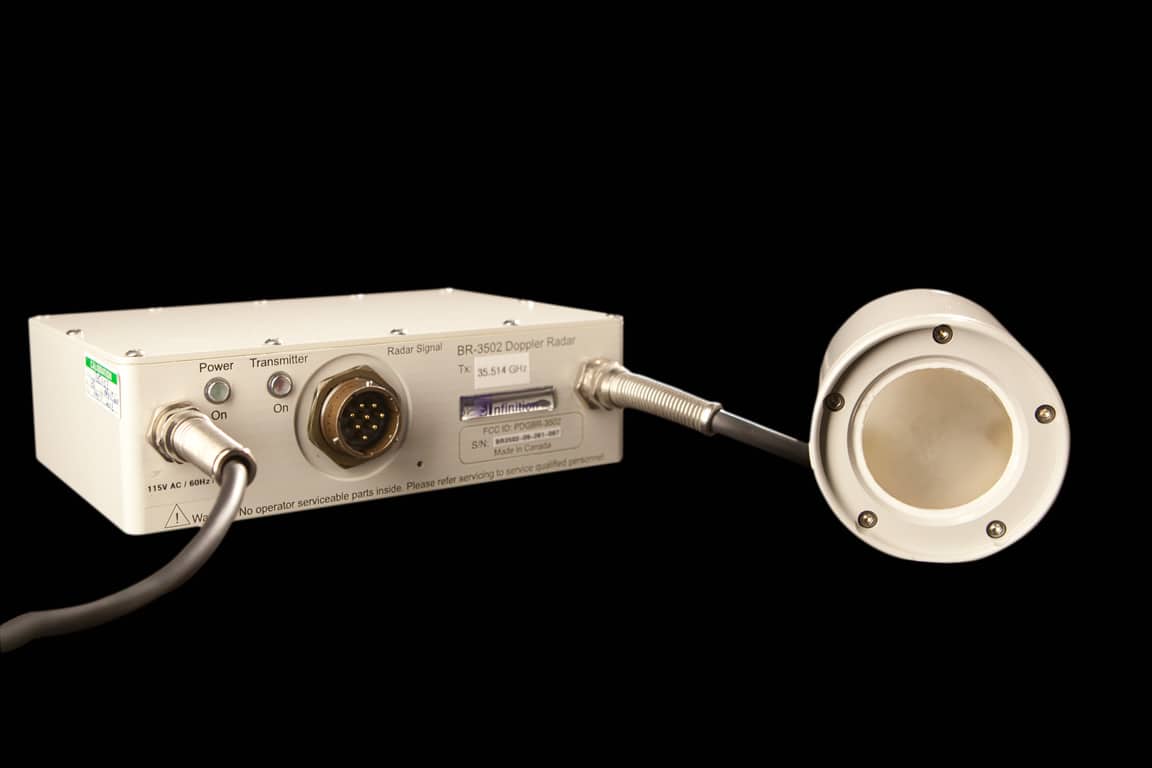

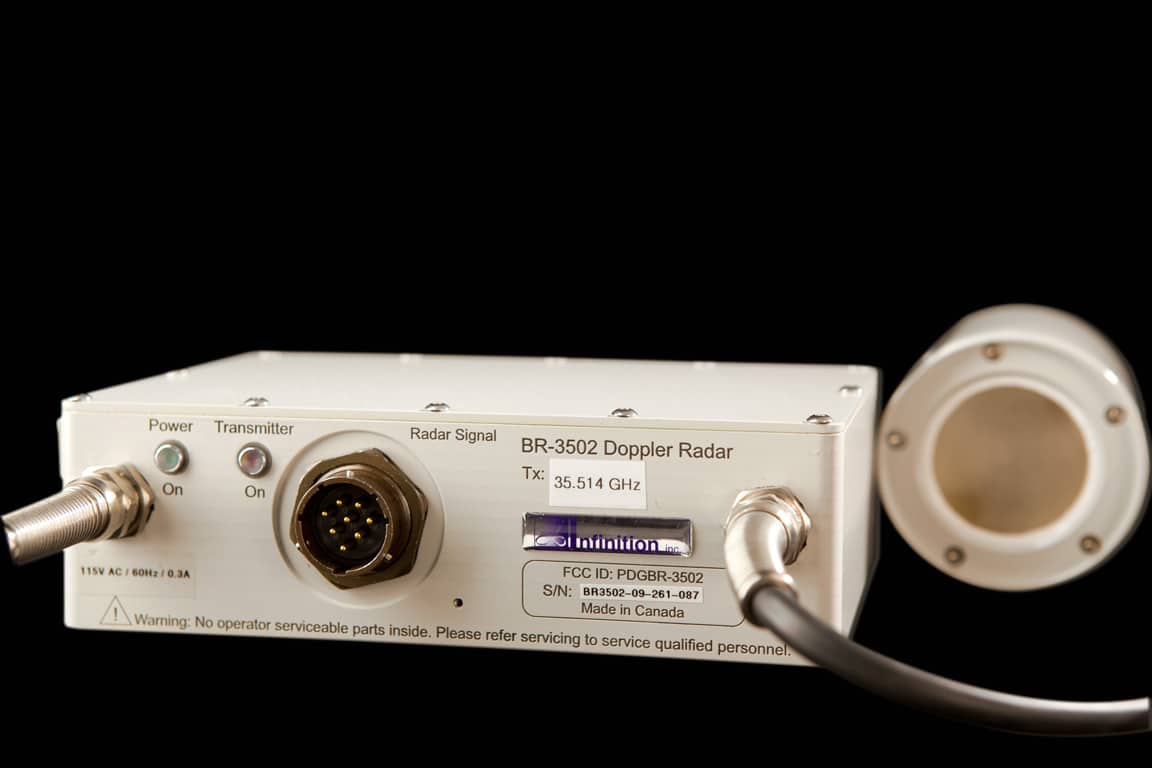

L’antenne radar BR-3502 utilise le principle Doppler pour mesurer la vélocité des objets en mouvement. Ce radar à faible coût peut être utilisé pour une variété d’applications comme l’obtention de la vélocité d’un projectile à l’intérieur et à la bouche d’un canon, la mesure de vélocité à courte portée, etc. Il est une excellente alternative aux chronographes optiques.
Le BR-3502 est une solution compacte et simple à déployer. Sa fréquence de transmission de 35.5GHz lui permet d’obtenir une résolution 3 fois meilleure à une antenne radar de 10.5GHz (X-Band), rendant le BR-3502 très efficace pour la détection de petits projectiles (ex: 1mm). Ce radar est particulièrement utilisé dans les tunnels de tir intérieurs, mais rempli aisément son rôle dans les champs de tir extérieurs où des mesures à courte portée sont nécessaires.
Lorsqu’utilisé en conjoncture avec une Boîte de Jonction d’Infinition et l’application TestCenter, le BR-3502 devient un puissant outil d’instrumentation et d’analyse de vélocité pour les objets en mouvement.
Mesure à l’intérieur du canon
À l’aide d’un réflecteur, le BR-3502 peut mesurer la vélocité d’un projectile directement à l’intérieur du canon. Le réflecteur est typiquement une plaque métallique de 1/8 de pouces d’épaisseur en aluminium. Pour faciliter l’alignement du réflecteur, des accessoires spéciaux sont disponibles. La mesure à l’intérieur d’un canon est habituellement possible pour les calibres de 20mm et plus.
Performance
Le BR-3502 est conçu pour la courte portée. Les performances ci-dessous résument la portée attendue selon les calibres. Les performances pratiques peuvent varier légèrement dépendamment des conditions de tir.
| Calibre | Performance de portée (maximum) |
|---|---|
| 4.7mm | 45m |
| 20mm | 190m |
| 25mm | 240m |
| 155mm | > 250m |
