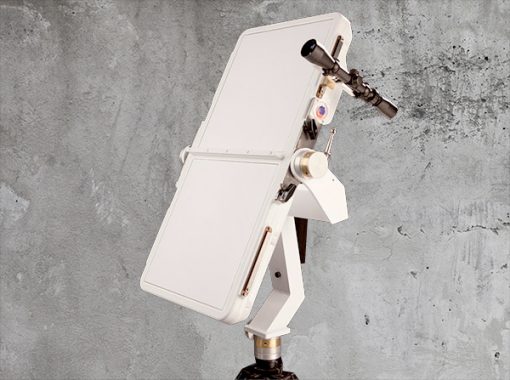

BR-1022

Description générale

L’antenne radar BR-1022 utilise le principe Doppler pour mesurer la vélocité des objets en mouvement. Ce radar est
particulièrement efficace pour l’obtention de la vélocité d’un projectile à la bouche du canon et assez puissant pour
obtenir des mesures à courte et moyenne portée pour un large éventail de projectiles, de 5.56mm à 155mm incluant
des projectiles standards, des sous calibres, des traceurs, «basebleed», roquettes, APFSDS, etc.

En réalité, cette antenne radar consiste en deux antennes distinctes, soit un transmetteur et un récepteur, en
configuration bi-statique. La puissance de sortie du transmetteur est configurable entre 2W et 0.2W afin d’accommoder
les mesures à courte et moyenne portée. Le récepteur a une figure de bruit très petite afin d’offrir un maximum de
sensibilité et de portée de détection. De plus, une filtration adéquate est implémentée afin de réduire les interférences
possibles lorsque d’autres radars opèrent à proximité dans la même plage de fréquence.

Lorsqu’utilisé en conjoncture avec une Boîte de Jonction d’Infinition et l’application TestCenter, le BR-1022 devient un
puissant outil d’instrumentation et d’analyse de vélocité pour les objets en mouvement.

Construction robuste

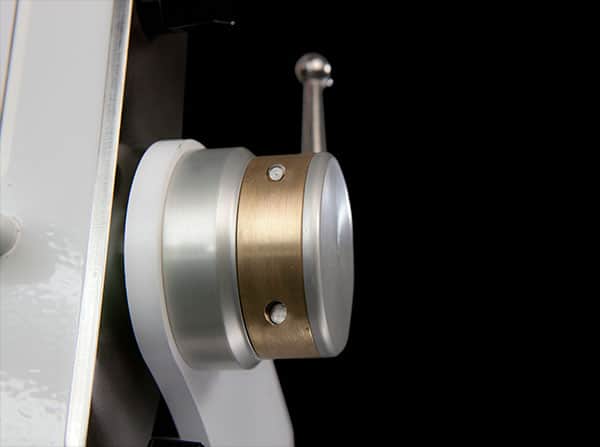

Le boîtier en magnésium du BR-1022 est conçu de façon à fournir une excellente rigidité tout en minimisant son poids.
L’unité entière est scellée afin de prévenir l’infiltration d’eau et de poussière pouvant endommager l’électronique. De
plus, l’antenne radar est de couleur blanche, minimisant ainsi la chaleur interne produite par l’exposition directe et
prolongée au soleil. Pour toutes ces raisons, le BR-1022 peut opérer efficacement dans un large éventail de températures et de conditions météorologiques.

Performance

La performance du BR-1022 a été calculée à partir de résultats réels sur plusieurs calibres. Les portées énumérées ci-dessous prennent également en compte l’effet de l’angle d’aspect tout au long de la trajectoire.
